При проблемах с питанием компьютера, из-за скачков напряжения помимо материнской платы страдает и контроллер жесткого диска.
При электрическом пробое возможны различные варианты повреждений контроллера и самого жесткого диска :
1. Выгорание только контроллера HDD.
В этом случае после ремонта контроллера (замены сгоревших элементов) жесткий диск будет нормально работать.
2. Повреждение контроллера жесткого диска и частичная потеря работоспособности блока магнитных головок.
Здесь, для восстановления данных, после ремонта контроллера жесткого диска или его замены необходимо подбирать режим вычитывания для копирования данных.
3. Повреждение контроллера жесткого диска и выход из строя коммутатора блока головок hdd.
Это самый "грустный " вариант. Восстановление данных только с заменой блока магнитных головок жесткого диска или перепайка коммутатора на блоке головок.

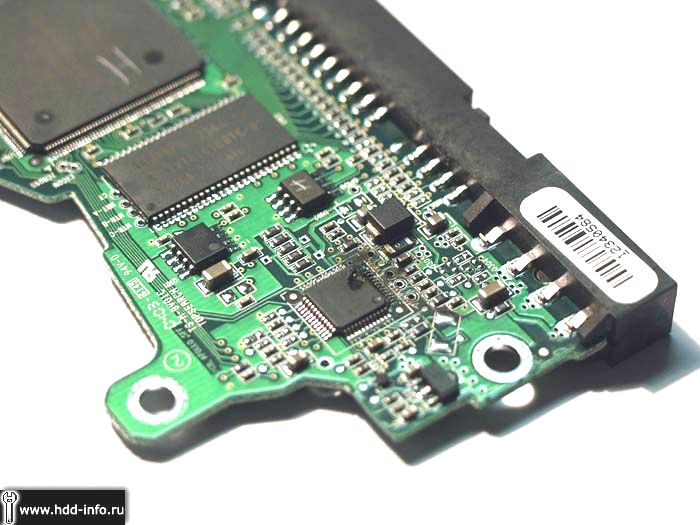

Если выгорают дорожки на контроллере HDD - это плохой знак. Это говорит о том, что было воздействие большими токами. Соответственно, элементы, между которыми сгорели дорожки, тоже пострадали. На рисунке сгоревшие дорожки соединяют микросхему привода шпиндельного двигателя жесткого диска с элементами ее обвязки. В 99% случаев данная микросхема тоже выгорела.
На фото показана сгоревшая микросхема шпиндельного двигателя на контроллере жесткого диска Seagate .
При электрическом повреждении контроллера жесткого диска первыми должны выходить из строя элементы , находящиеся непосредственно около разъема питания жесткого диска.
На фото показан контроллер жесткого диска после длительного воздействия повышенного напряжения. Можно казать, что контроллер "сгорел дотла".
Причем сгорел в месте , где находится разъем , соединяющий контроллер и гермозону жесткого диска.
